Клапан запорный (вентиль) БАЗ 15Б1п 40

Клапан запорный (вентиль) БАЗ 15Б1п 40 в Иркутске

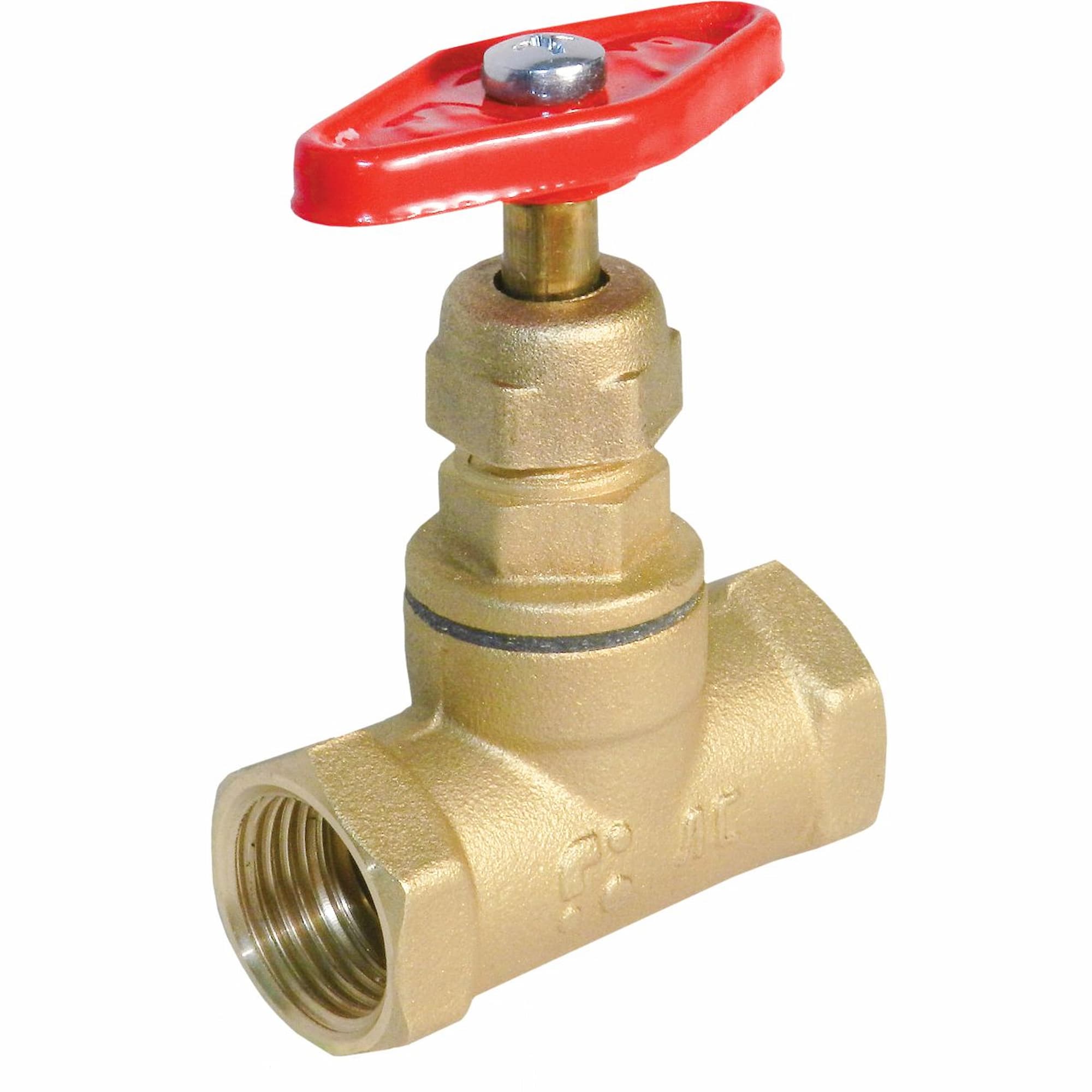

Клапан запорный (вентиль) БАЗ 15Б1п 40 – муфтовый латунный вентиль для установки на трубопроводах в качестве запорного устройства. Номинальное давление – 2,5 МПа (PN 25). Соединение – муфта-муфта, внутренняя резьба. Производитель – Бологовский арматурный завод, Россия.

Определение

Вентиль 15Б3р – муфтовый латунный клапан для воды. Затвор уплотнен пищевой резиной 2534143203 по ГОСТ 17133-83. Корпус – латунь ЛС59-1 по ГОСТ 15527-2004. Уплотнение штока – фторопласт. Управление – маховик из алюминия АК-7 с порошковым покрытием синего цвета. Клапан запорный (вентиль) БАЗ работает в двух положениях: полностью открыт или полностью закрыт.

Технические характеристики клапана запорного (вентиль) БАЗ 15Б1п 40 (ду 40, dn 40 pn25)

• Диаметр условный: DN 40 (ду40, 40 мм, резьба 1 1/2")
• Номинальное давление: PN 25 (2,5 МПа)
• Строительная длина: 110 мм
• Рабочая среда: вода
• Диапазон температур: от +1 до +70 °С
• Тип соединения: муфта-муфта
• Класс герметичности затвора: С по ГОСТ 9544-2005
• Масса: 1,316 кг
• Средний ресурс: 5000 циклов
• Срок гарантии производителя: 7 лет
• Артикул производителя: БАЗ.А70.40

Правила монтажа

Перед установкой клапана запорного (вентиль) БАЗ проверьте паспорт изделия и состояние резьбы на патрубках. Монтаж ведите на остановленном и опорожненном участке.

• Соблюдайте направление потока – среду подают под затвор, со стороны нижнего патрубка корпуса.
• Уплотняйте резьбовое соединение леном с пастой, ФУМ-лентой или нитью.
• Затягивайте муфту ключом за шестигранник на корпусе, а не за маховик.
• Усилие закрытия – только от руки. Затвор опускается до упора без рычагов и удлинителей.
• Не размещайте клапан в зоне замерзания воды – замерзший вентиль выходит из строя.
• Оставляйте свободный доступ для обслуживания и замены сальникового уплотнения.
• После монтажа откройте и закройте затвор несколько раз, затем опрессуйте участок рабочим давлением.

Часто задаваемые вопросы

1. Какое давление выдерживает клапан запорный (вентиль) БАЗ 15Б3р?

Номинальное давление – 2,5 МПа (PN 25) для всех диаметров от DN 15 до DN 50.

2. Какая рабочая среда и температура?

Рабочая среда – вода. Температура – от +1 до +70 °С. Для пара предназначено исполнение 15Б1п.

3. Из какого материала выполнено уплотнение затвора?

Из пищевой резины 2534143203 по ГОСТ 17133-83 – вентиль пригоден для систем хозяйственно-питьевого водоснабжения.

4. Ду 40, dn 40 pn25 и 40 мм – это один и тот же диаметр?

Да. Ду 40, DN 40 и 40 мм – разные записи одного условного прохода. PN 25 – номинальное давление данной серии.

5. Какое присоединение у вентиля БАЗ?

Муфта-муфта: оба патрубка с внутренней резьбой. Для DN 20 это 3/4", для DN 50 – 2".

6. Из какого материала изготовлен корпус?

Корпусные детали – латунь ЛС59-1 по ГОСТ 15527-2004. Уплотнение штока – фторопласт.

7. Какой ресурс у вентиля?

Средний ресурс – 5000 циклов открытия-закрытия.

8. Что входит в состав поставки?

Вентиль – 1 шт. и паспорт – 1 экземпляр на партию.

9. Какой класс герметичности затвора?

Класс С по ГОСТ 9544-2005.

10. Какой срок гарантии на вентиль БАЗ?

Гарантия изготовителя – 7 лет.

Где купить клапан запорный (вентиль) БАЗ в Иркутске

Купите вентиль напрямую у завода-изготовителя через дилера DN-PN.RU. Цена – по прайс-листу, стоимость зависит от диаметра и объема партии. Действуют скидки на объем закупки и отсрочка платежа. К каждой поставке прилагаются паспорт и сертификаты. Возможна доработка позиции – изготовление под заказ. Позвоните менеджеру: он подберет диаметр DN 15–50 и назовет точную цену.
